一、动力参数
系统参数 系统规格 | |||

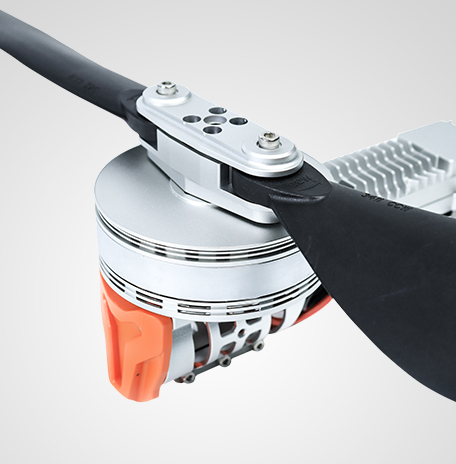

型号名称 产品 | S10L | 设置配置 套件包括 | S10L电机+14SFOC150A电调+TS43桨叶 |
最大拉力 最大推力 | 28公斤 | 单轴额定拉力 受到推崇的 起飞重量 | 11-13公斤 |
额定拉力效 建议起飞重量下的效率 | （12kg）8.6g/w | 动力电池 兼容电池 | 12S~14S(锂电) |
适用碳管直径 管外径 | 40毫米 | 整机含主轴重量 重量 （含电缆和道具） | 1750±2%g（含桨叶） |
线长 信号线长度 | 1200±5毫米 | 线材规格 电缆规格 | 电源线：12#AWG红黑 信号线：5P特氟龙线 |
使用环境温度 工作温度 | -20℃～55℃ | 防护等级 入口保护 | IP36 |
电机参数电机规格 | |||

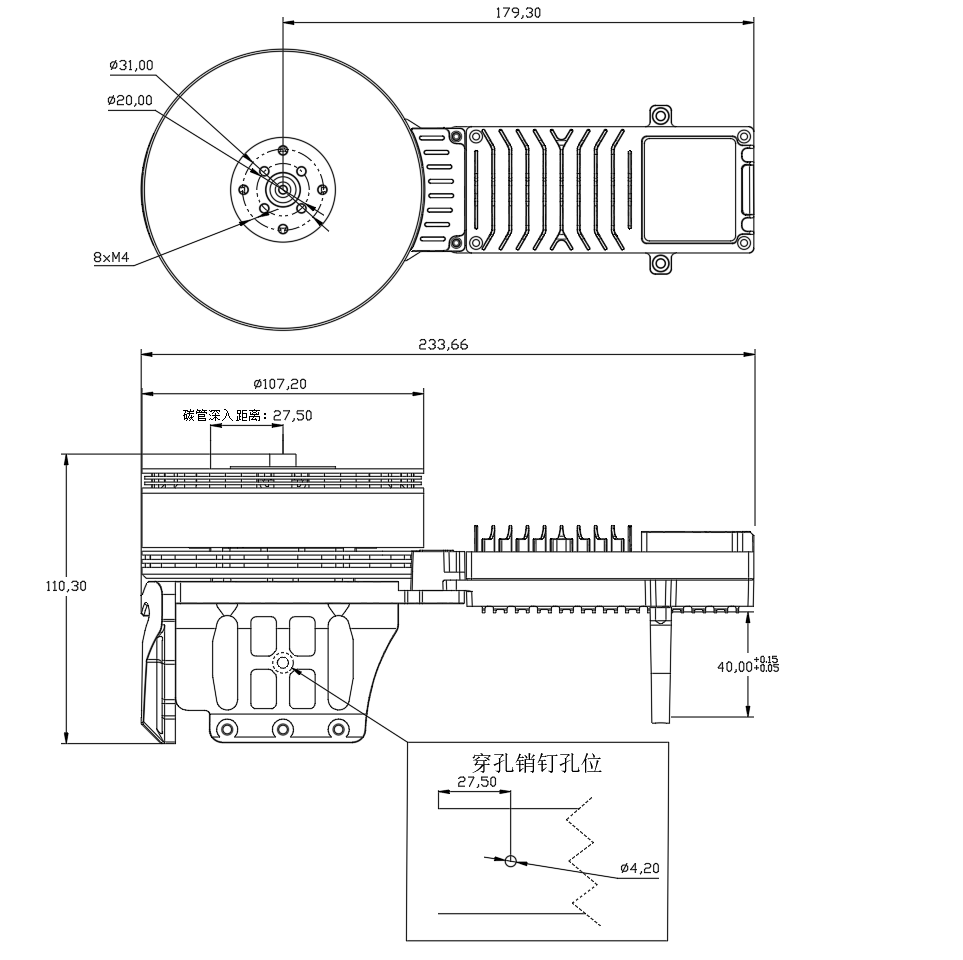

电机尺寸 托尔尺寸 | Φ107.2*48.5mm | KV（转/分钟） | 80 |
电调参数 ESC 规格 | |||
油门行程 油门行程 | 1050-1950us（固定） | 最大电压 最大电压 | 60V |
通讯方式 沟通 | 能 | 最大持续电流 最大连续电流 | 30A（开放环境且温度≤60℃） |
控制方式 控制方式 | 脉宽调制/CAN | 最大电流(短时) 峰值电流 | 120A（开放环境且温度≤60℃） |
桨叶参数螺旋桨规格 | |||

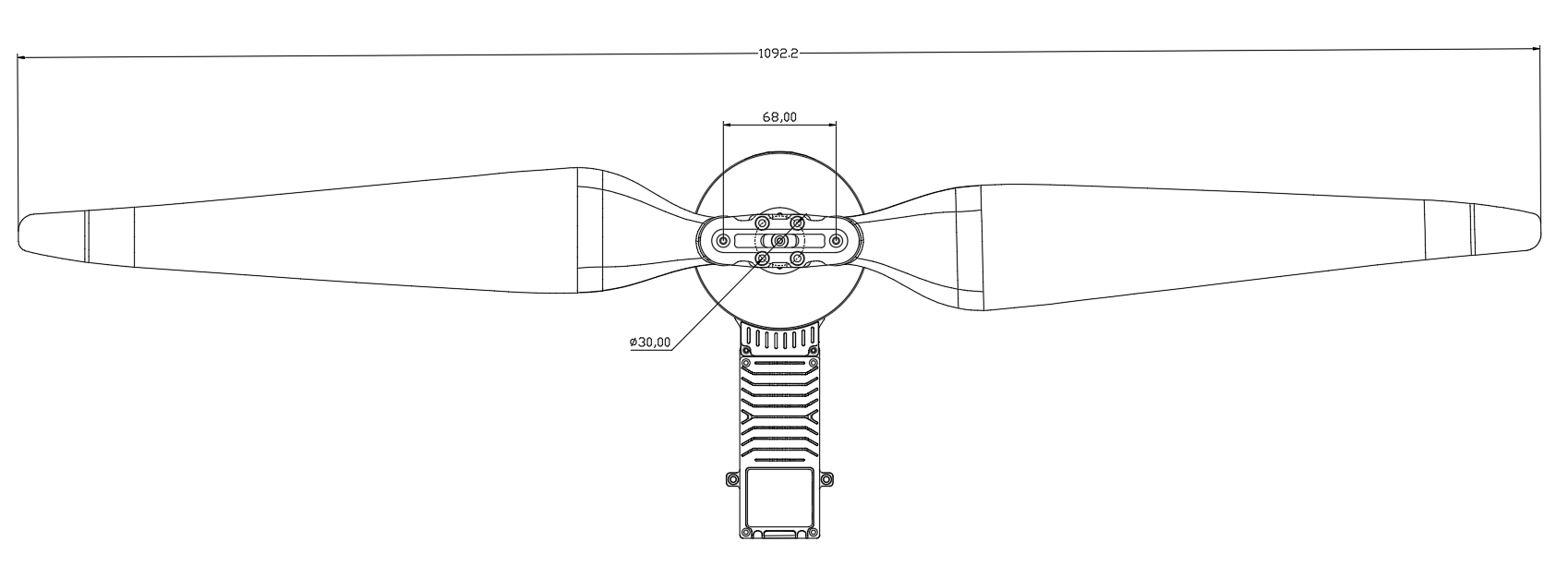

规格型号 螺旋桨 | TS43 | 孔距 螺栓圈 | φ31mm-4*M4 |
二、测试数据
S10L KV80+14S FOC150A+TS43 | 环境温度 环境温度 | 32℃ | ||||
风门（％） 油门点（%） | 推力 A (gf) 拉力 (gf) | 转速（转/分） 转速-RPM | 电压A（V） 电压(V) | 电流A（A） 电流(A) | 电机效率A (%) 电机效率(%) | 总效率A (gf/W) 综合力效(gf/W) |
30 | 4.215 | 1163 | 53.77 | 6.13 | 78.7 | 12.8 |
35 | 5.468 | 1351 | 53.76 | 8.61 | 80.7 | 11.8 |
40 | 7.447 | 1505 | 53.73 | 12.01 | 81.6 | 11.5 |
45 | 9.051 | 1656 | 53.73 | 15.98 | 81.8 | 10.5 |
50 | 10.605 | 1799 | 53.72 | 20.70 | 82.3 | 9.5 |
55 | 12.461 | 1935 | 53.71 | 26.54 | 82.9 | 8.7 |
60 | 14.265 | 2048 | 53.67 | 31.82 | 80.2 | 8.4 |
65 | 16.046 | 2180 | 53.68 | 38.69 | 81.5 | 7.7 |
70 | 17.834 | 2312 | 53.66 | 45.98 | 82.1 | 7.2 |
75 | 19.746 | 2440 | 53.59 | 54.16 | 81.0 | 6.8 |
80 | 21.861 | 2552 | 53.58 | 64.23 | 79.3 | 6.4 |
85 | 24.133 | 2685 | 53.59 | 77.02 | 75.3 | 5.8 |
90 | 26.174 | 2787 | 53.53 | 91.27 | 72.9 | 5.4 |
95 | 28.286 | 2863 | 53.48 | 105.35 | 69.2 | 5.0 |
100 | 27.199 | 2865 | 53.50 | 102.80 | 69.0 | 4.9 |
