一、动力参数
系统参数 系统规格 | |||

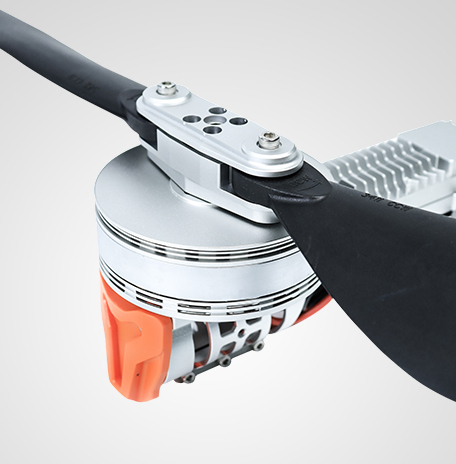

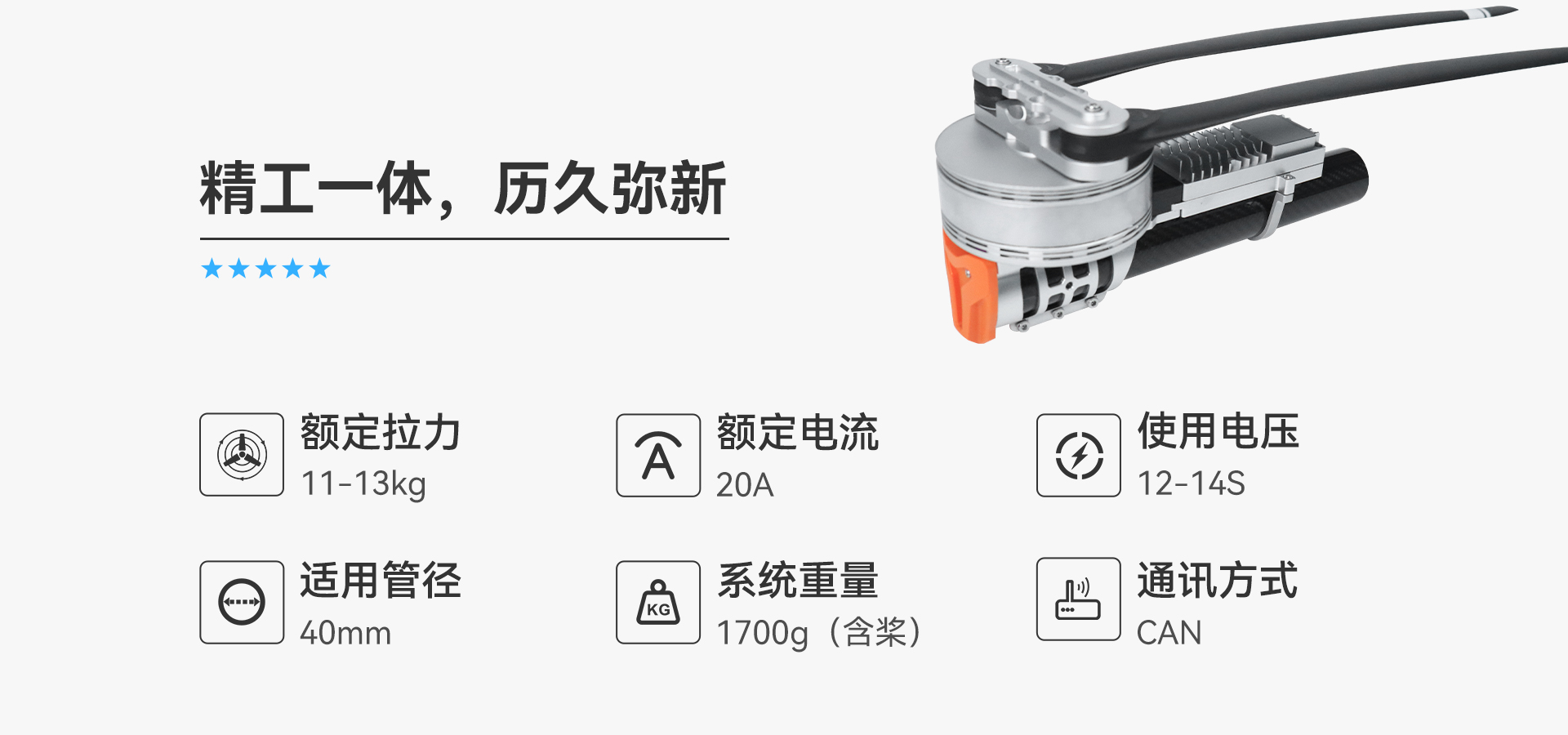

型号名称 产品 | S10L | 设置配置 套件包括 | S10L电机+14SFOC150A电调+TS36桨叶 |
最大拉力 最大推力 | 26公斤 | 单轴额定拉力 受到推崇的 起飞重量 | 11-13公斤 |
额定拉力效 建议起飞重量下的效率 | （12公斤）7克/包 | 动力电池 兼容电池 | 12S~14S(锂电) |
适用碳管直径 管外径 | 40毫米 | 整机含主轴重量 重量 （含电缆和道具） | 1700±2%g（含桨叶） |
线长 信号线长度 | 1200±5毫米 | 线材规格 电缆规格 | 电源线：12#AWG红黑 信号线：5P特氟龙线 |
使用环境温度 工作温度 | -20℃～55℃ | 防护等级 入口保护 | IP36 |
电机参数电机规格 | |||

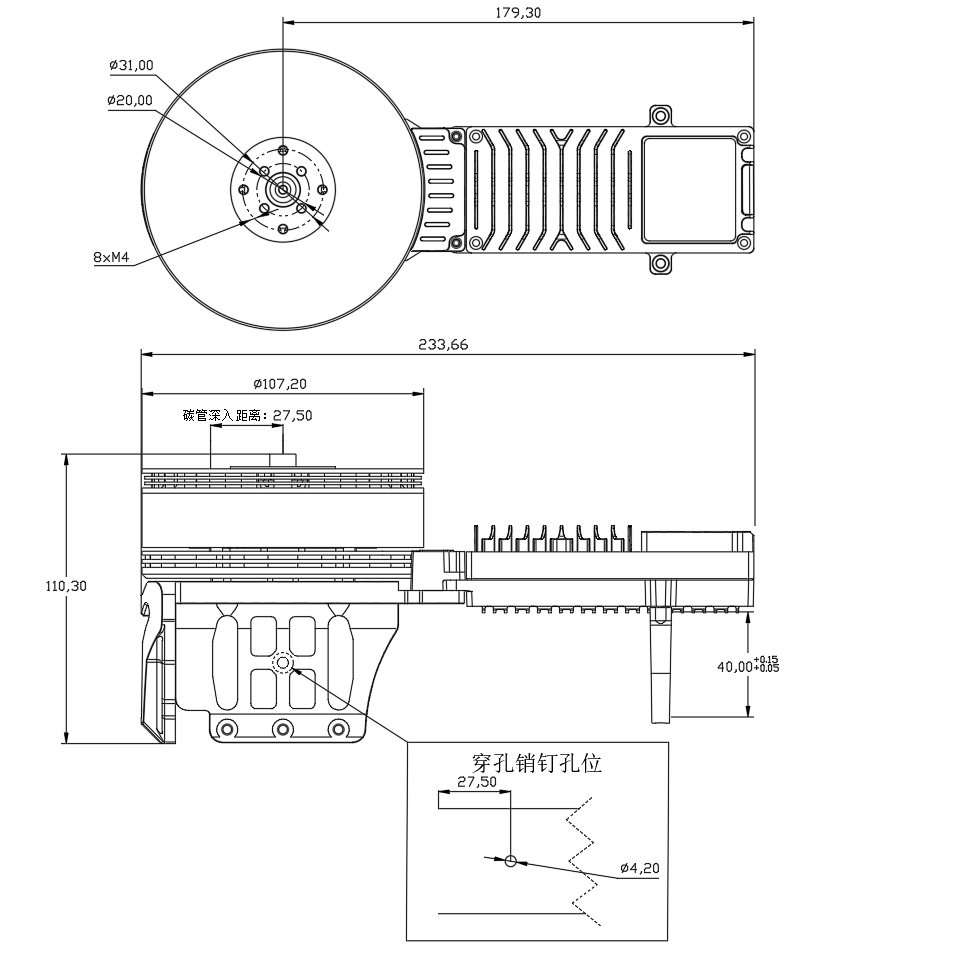

电机尺寸 托尔尺寸 | Φ107.2*48.5mm | KV（转/分钟） | 100 |
电调参数 ESC 规格 | |||
油门行程 油门行程 | 1050-1950us（固定） | 最大电压 最大电压 | 60V |
通讯方式 沟通 | 能 | 最大持续电流 最大连续电流 | 30A（开放环境且温度≤60℃） |
控制方式 控制方式 | 脉宽调制/CAN | 最大电流(短时) 峰值电流 | 120A（开放环境且温度≤60℃） |
桨叶参数螺旋桨规格 | |||

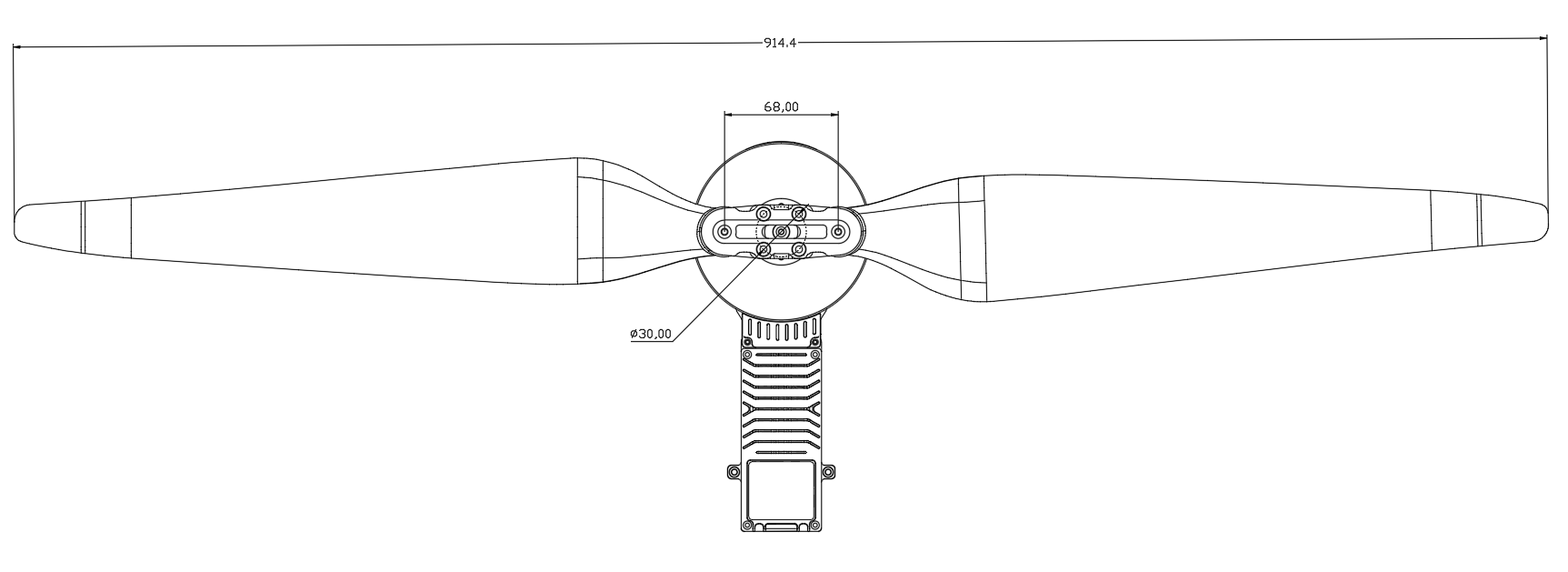

规格型号 螺旋桨 | TS36 | 孔距 螺栓圈 | φ31mm-4*M4 |
二、测试数据
S10L KV100+14S FOC150A+TS36 | 环境温度 环境温度 | 32℃ | ||||
风门（％） 油门点（%） | 推力 A (gf) 拉力 (gf) | 转速（转/分） 转速-RPM | 电压A（V） 电压(V) | 电流A（A） 电流(A) | 电机效率A (%) 电机效率(%) | 总效率A (gf/W) 综合力效(gf/W) |
30 | 3816 | 1575 | 54.46 | 6.12 | 73.8 | 11.5 |
35 | 4896 | 1798 | 54.37 | 8.86 | 76.1 | 10.2 |
40 | 6185 | 2013 | 54.32 | 12.08 | 78.5 | 9.4 |
45 | 7511 | 2215 | 54.28 | 15.97 | 78.9 | 8.7 |
50 | 8940 | 2415 | 54.19 | 20.38 | 79.7 | 8.1 |
55 | 10474 | 2602 | 54.10 | 25.57 | 81.1 | 7.6 |
60 | 11942 | 2782 | 54.05 | 31.46 | 82.1 | 7.0 |
65 | 13345 | 2973 | 53.94 | 38.12 | 82.9 | 6.5 |
70 | 15404 | 3155 | 53.84 | 46.03 | 82.9 | 6.2 |
75 | 17590 | 3325 | 53.73 | 54.22 | 82.8 | 6.0 |
80 | 19176 | 3488 | 53.59 | 63.86 | 82.4 | 5.6 |
85 | 20807 | 3651 | 53.45 | 73.66 | 82.2 | 5.3 |
90 | 22813 | 3805 | 53.28 | 85.18 | 80.1 | 5.0 |
95 | 25787 | 4042 | 52.99 | 106.13 | 78.6 | 4.6 |
100 | 25848 | 4047 | 53.11 | 106.54 | 78.0 | 4.6 |
