一、动力参数
系统参数 系统规格 | |||
型号名称 产品 | S8 | 设置配置 套件包括 | S8电机 +14SFOC80A电调+TS30桨叶 |
最大拉力 最大推力 | 16公斤 | 单轴额定拉力 受到推崇的 起飞重量 | 5-7公斤 |
额定拉力效 建议 起飞重量下的效率 | （5kg）10.0g/w | 动力电池 兼容电池 | 12S~14S(锂电) |
适用碳管直径 管外径 | 40毫米 | 整机含主轴重量 重量 （含电缆和道具） | 1070±2%g（含桨叶） |
线长 信号线长度 | 800±5毫米 | 线材规格 电缆规格 | 电源线：14#AWG红黑 信号线：5P特氟龙线 |
使用环境温度 工作温度 | -20℃～55℃ | 防护等级 入口保护 | IP36 |
电机参数电机规格 | |||

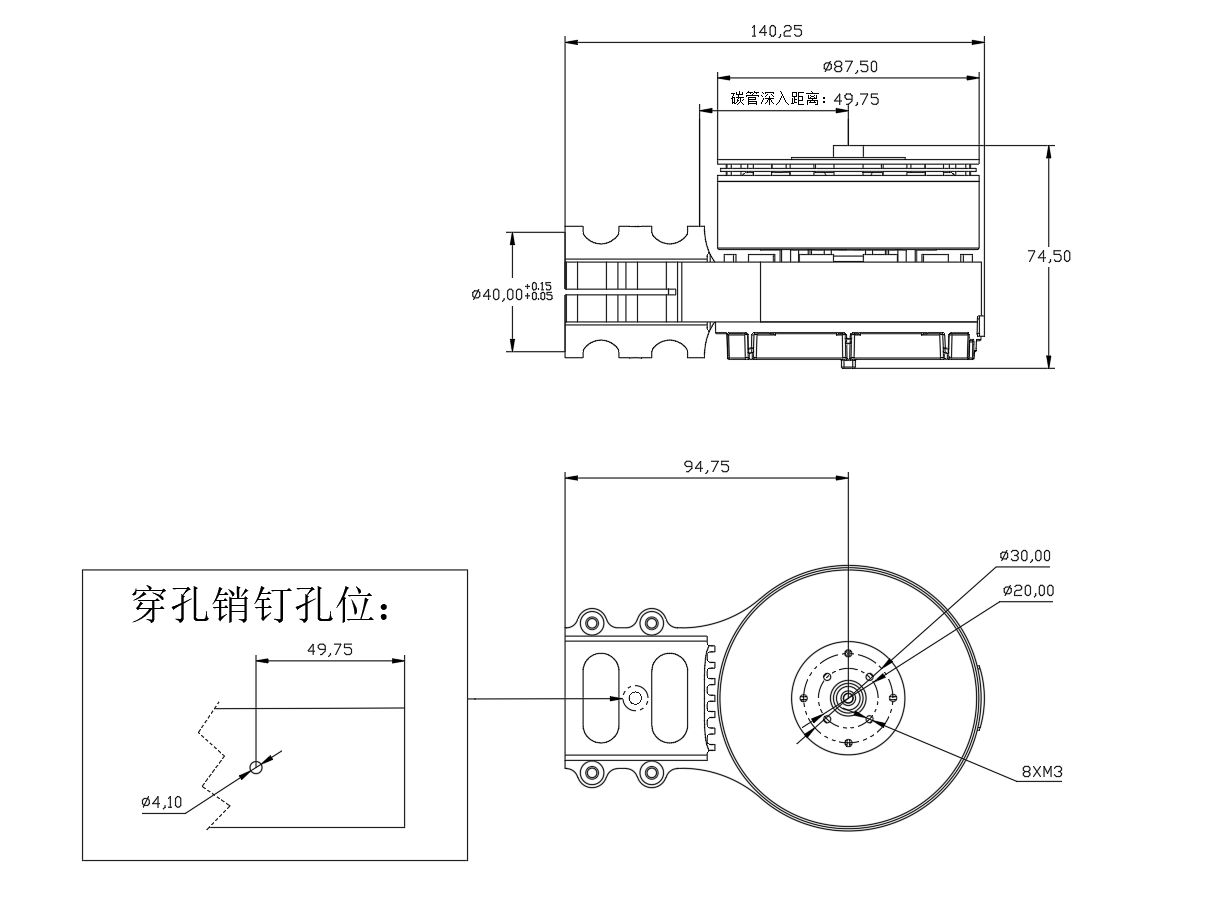

电机尺寸 托尔尺寸 | Φ87.5*41.5mm | KV（转/分钟） | 115 |
电调参数 ESC 规格 | |||
油门行程 油门行程 | 1050-1950us（固定） | 最大电压 最大电压 | 60V |
通讯方式 沟通 | 能 | 最大持续电流 最大连续电流 | 30A（开放环境且温度≤60℃） |
控制方式 控制方式 | 脉宽调制/CAN | 最大电流 峰值电流 | 80A（开放环境且温度≤60℃） |
桨叶参数螺旋桨规格 | |||
规格型号 螺旋桨 | TS30 | 孔距 螺栓圈 | φ30mm-4*M3 |
二、测试数据
S8KV115+14S FOC80A+TS30 | 环境温度 环境温度 | 32℃ | ||||
风门（％） 油门点（%） | 推力 A (gf) 拉力 (gf) | 转速（转/分） 转速-RPM | 电压A（V） 电压(V) | 电流A（A） 电流(A) | 电机效率A (%) 电机效率(%) | 总效率A (gf/W) 综合力效(gf/W) |
30 | 2145 | 1535 | 47.97 | 2.97 | 76.8 | 15.0 |
35 | 2839 | 1761 | 47.96 | 4.39 | 78.9 | 13.5 |
40 | 3552 | 1986 | 47.93 | 6.14 | 79.8 | 12.1 |
45 | 4419 | 2212 | 47.87 | 8.34 | 82.6 | 11.1 |
50 | 5219 | 2437 | 47.84 | 10.98 | 82.2 | 9.9 |
55 | 6232 | 2662 | 47.77 | 14.53 | 82.7 | 9.0 |
60 | 7264 | 2888 | 47.72 | 18.34 | 82.8 | 8.3 |
65 | 8622 | 3113 | 47.63 | 23.63 | 83.1 | 7.7 |
70 | 9896 | 3338 | 47.57 | 29.57 | 81.9 | 7.0 |
75 | 11351 | 3564 | 47.47 | 36.41 | 81.5 | 6.6 |
80 | 13201 | 3810 | 47.29 | 45.78 | 81.5 | 6.1 |
85 | 14617 | 4017 | 47.11 | 54.38 | 82.0 | 5.7 |
90 | 15896 | 4240 | 46.97 | 64.76 | 78.5 | 5.2 |
95 | 16089 | 4250 | 47.01 | 65.62 | 78.9 | 5.2 |
100 | 16108 | 4250 | 47.01 | 65.99 | 78.2 | 5.2 |
