一、动力参数
| 系统参数 系统规格 | |||

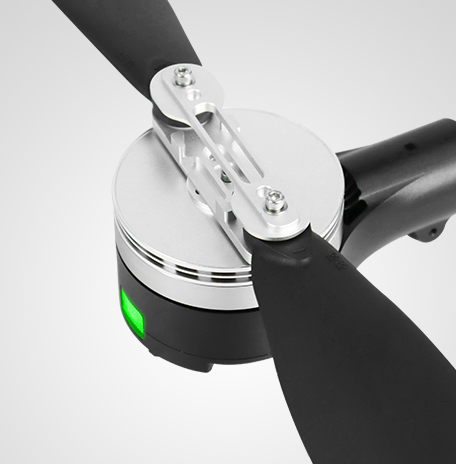

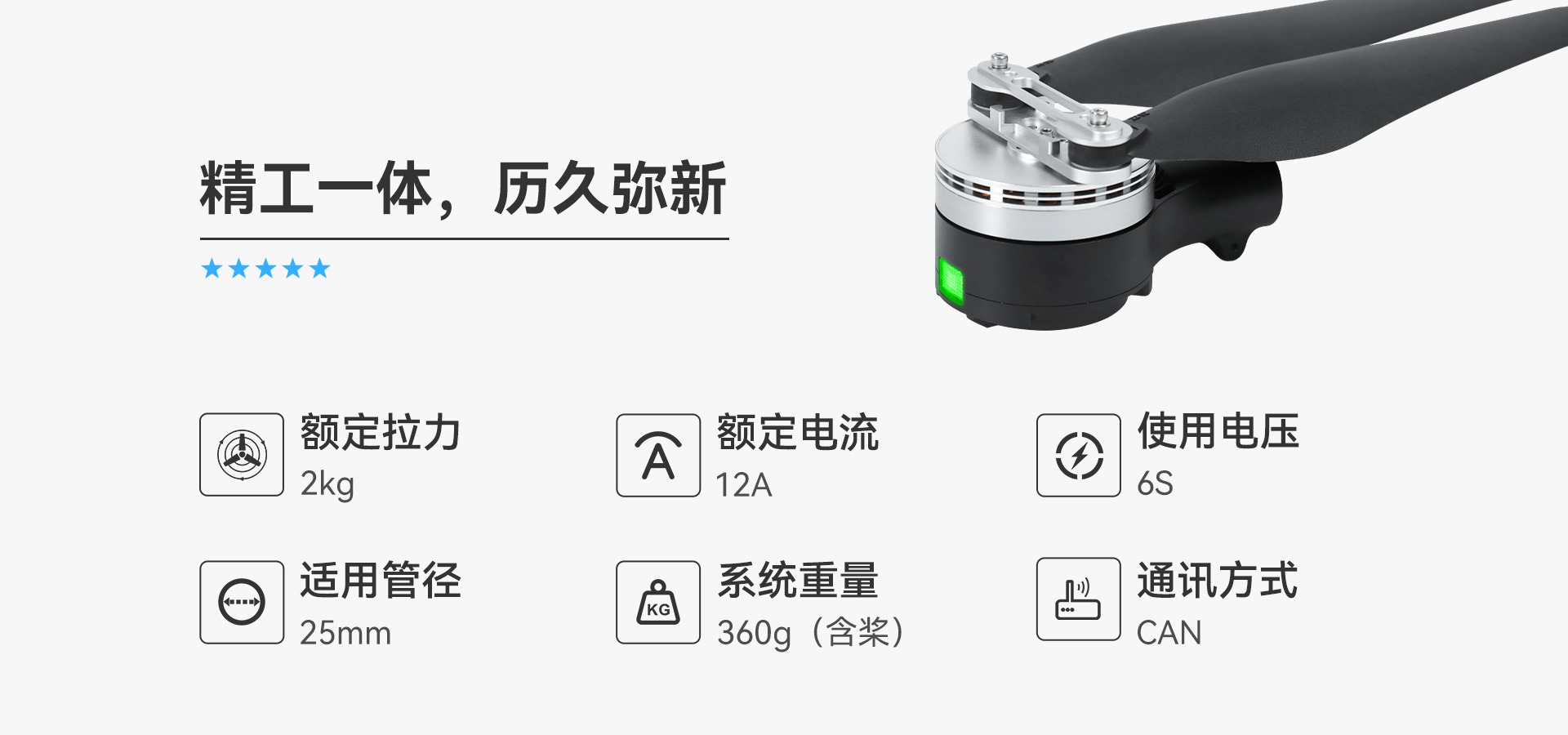

型号名称 产品 | S6-S | 设置配置 套件包括 | S6-S电机+6SFOC60A电调+TS23桨叶 |
最大拉力 最大推力 | 5.8公斤 | 单轴额定拉力 受到推崇的 起飞重量 | 2公斤 |
额定拉力效 推荐效率 起飞重量 | (2kg)10.1g/w | 动力电池 兼容电池 | 6S(锂聚合物) |
适用碳管直径 管外径 | 25毫米 | 整机含主轴重量 重量（含电缆和道具） | 360±2%g（含桨叶） |
线长 信号线长度 | 450±5毫米 | 线材规格 电缆规格 | 电源线：18#AWG红黑 信号线：5P特氟龙线 |
使用环境温度 工作温度 | -20℃～55℃ | 防护等级 入口保护 | IP36 |

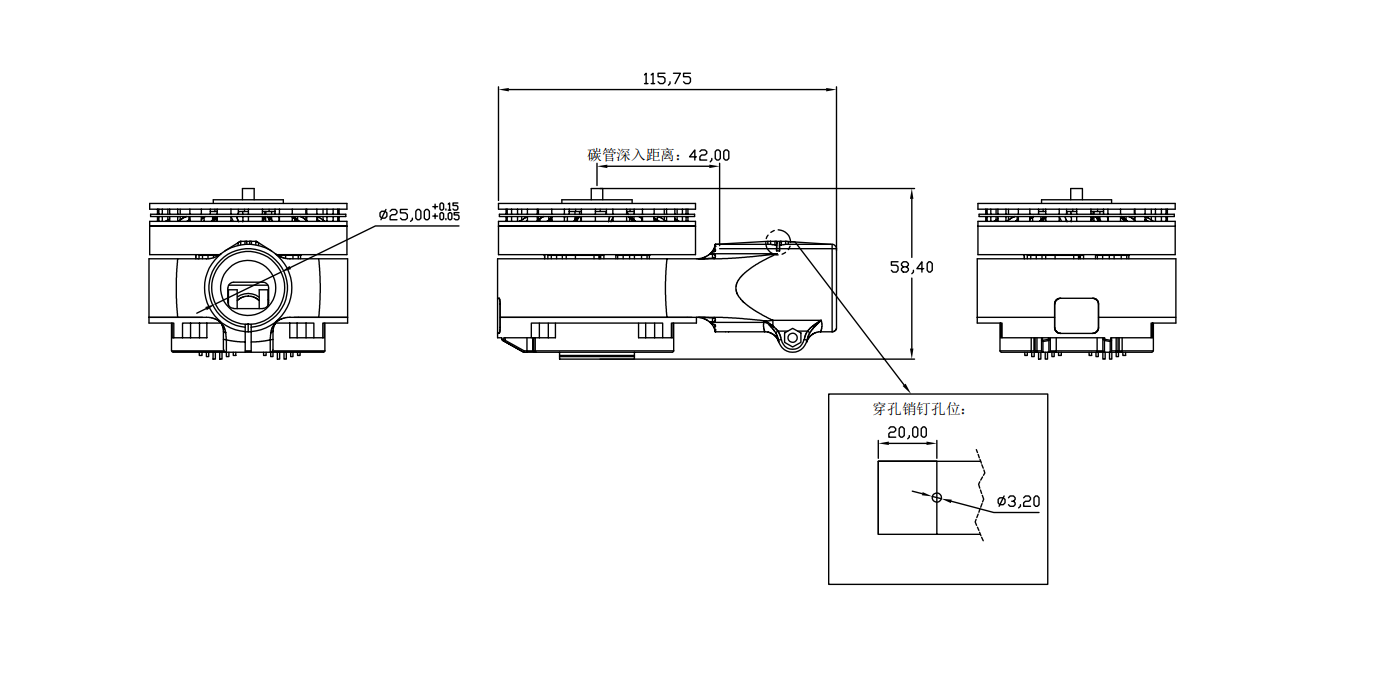

电机参数电机规格 | |||
电机尺寸 托尔尺寸 | Φ67.5*3.5mm | KV（转/分钟） | 280 |
电调参数 ESC 规格 | |||
油门行程 油门行程 | 1050-1950us（固定） | 最大电压 最大电压 | 25V |
通讯方式 沟通 | 能 | 最大持续电流 最大连续电流 | 18A（开放环境且温度≤60℃） |
控制方式 控制方式 | 脉宽调制/CAN | 最大电流（短时） 峰值电流 | 60A（开放环境且温度≤60℃） |

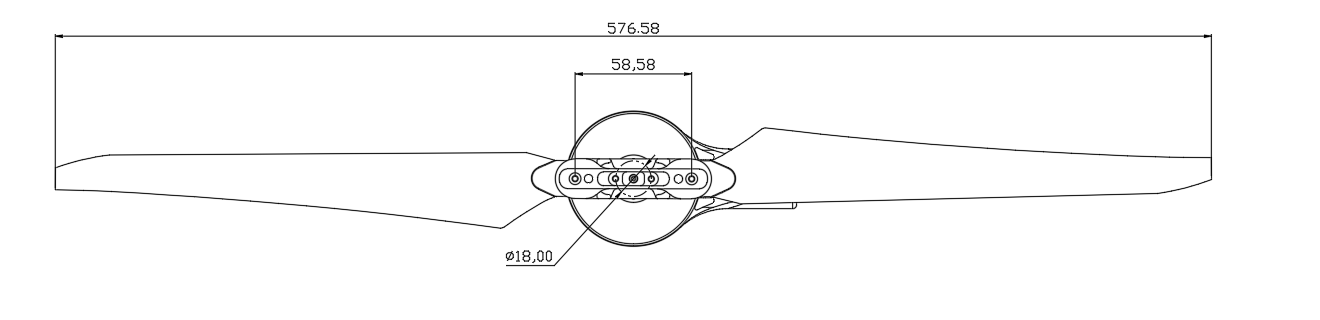

桨叶参数螺旋桨规格 | |||
规格型号 螺旋桨 | TS23 | 孔距 螺栓圈 | Φ18mm-2*M3 |
二、测试数据
S6-S KV280+6S FOC60A+TS23 | 环境温度 环境温度 | 32℃ | ||||
风门（％） 油门点（%） | 推力 A (gf) 拉力 (gf) | 转速（转/分） 转速-RPM | 电压A（V） 电压(V) | 电流A（A） 电流(A) | 电机效率A (%) 电机效率(%) | 总效率A (gf/W) 综合力效(gf/W) |
30 | 1032 | 2022 | 24.43 | 3.19 | 80.4 | 13.2 |
35 | 1426 | 2327 | 24.40 | 4.81 | 82.2 | 12.1 |
40 | 1803 | 2609 | 24.35 | 6.69 | 80.0 | 11.1 |
45 | 2138 | 2867 | 24.31 | 8.75 | 82.1 | 10.0 |
50 | 2676 | 3105 | 24.25 | 11.52 | 82.9 | 9.6 |
55 | 3023 | 3328 | 24.21 | 14.00 | 79.5 | 8.9 |
60 | 3349 | 3532 | 24.17 | 16.69 | 80.1 | 8.3 |
65 | 3737 | 3723 | 24.13 | 19.87 | 79.0 | 7.8 |
70 | 4120 | 3900 | 24.07 | 23.13 | 77.4 | 7.4 |
75 | 4522 | 4067 | 24.00 | 27.05 | 77.1 | 7.0 |
80 | 4914 | 4222 | 23.92 | 31.31 | 76.7 | 6.6 |
85 | 5308 | 4368 | 23.82 | 36.05 | 75.5 | 6.2 |
90 | 5702 | 4504 | 23.72 | 41.44 | 73.0 | 5.8 |
95 | 5796 | 4601 | 23.66 | 44.96 | 70.0 | 5.4 |
100 | 5810 | 4589 | 23.67 | 45.09 | 70.5 | 5.4 |
