一、动力参数
系统参数 System Specification | |||

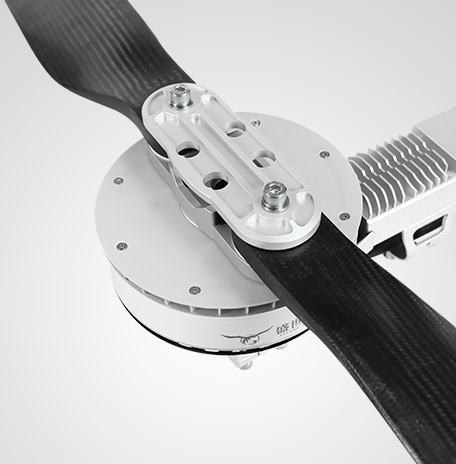

型号名称 Product | S15L | 套装配置 Kit Includes | S15L电机 +24SFOC350A电调+TX63桨叶 |
最大拉力 Max thrust | 102kg | 单轴额定拉力 Recommended takeoff weight | 50kg |
额定拉力力效 Efficiency at recommended takeoff weight | （50kg）6.5g/w | 适配电池 Compatible Battery | 24~28S(LiPo) |
适用碳管直径 Tube outer diameter | 60mm | 整机含引线重量 Weight （with cable and Props） | 6300±2%g（含桨叶） |
线长 Signal line length | 2500±5mm | 线材规格 Cable specification | 电源线：8#AWG红黑 信号线：5P特氟龙线 |
使用环境温度 Operating temperature | -20℃～55℃ | 防护等级 Ingress Protection | IP36 |
电机参数Motor Specification | |||

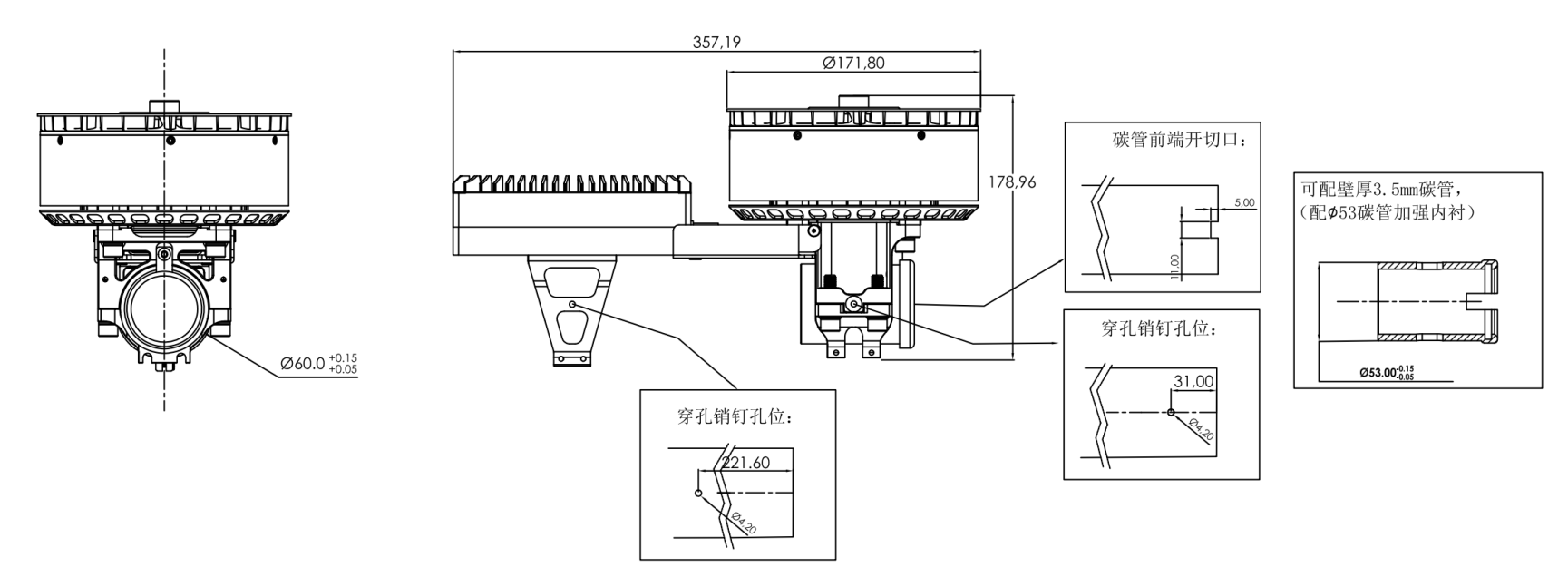

电机尺寸 Tor size | Φ171.8*87.5 mm | KV（RPM/V） | 36 |
电调参数ESC Specification | |||
油门行程 Throttle travel | 1050-1950us（固定） | 最大电压 Max voltage | 120V |
通讯方式 Communication | CAN | 最大持续电流 Max Continuous Current | 100A（开放环境且温度≤60℃） |
控制方式 Control Method | PWM/CAN | 最大电流(短时) Peak current | 230A（开放环境且温度≤60℃） |
桨叶参数Propeller Specification | |||
规格型号 Propeller | TX63 | 孔距 Bolt circle | φ46-4*M8 |
二、测试数据
S15L KV36+24S FOC350A+TX63 | 环境温度 Ambient Temperature | 32℃ | ||||
Throttle（%） 油门点（%） | Thrust A (gf) 拉力 (gf) | Speed（RPM） 转速-RPM | Voltage A (V) 电压(V) | Current A (A) 电流(A) | Motor Efficiency A (%) 电机效率 (%) | Overall Efficiency A (gf/W) 综合力效(gf/W) |
30 | 16.233 | 1127 | 99.82 | 13.53 | 83.7 | 12.7 |
35 | 22.162 | 1309 | 99.79 | 20.89 | 86.4 | 11.2 |
40 | 27.157 | 1461 | 99.79 | 29.30 | 88.2 | 9.9 |
45 | 35.521 | 1632 | 99.76 | 40.87 | 88.5 | 9.1 |
50 | 40.855 | 1780 | 99.73 | 52.60 | 88.7 | 8.4 |
55 | 47.919 | 1916 | 99.67 | 66.37 | 90.4 | 7.8 |
60 | 52.019 | 2045 | 99.66 | 81.23 | 89.3 | 7.3 |
65 | 61.999 | 2166 | 99.64 | 97.90 | 87.9 | 6.9 |
70 | 66.08 | 2277 | 99.48 | 118.53 | 85.2 | 6.5 |
75 | 73.458 | 2383 | 99.34 | 142.28 | 84.5 | 6.2 |
80 | 82.207 | 2484 | 99.29 | 161.61 | 85.2 | 5.8 |
85 | 92.678 | 2579 | 99.14 | 187.44 | 87.8 | 5.4 |
90 | 98.007 | 2668 | 99.09 | 216.66 | 83.3 | 5.1 |
95 | 100.168 | 2730 | 99.06 | 229.06 | 82.6 | 4.9 |
100 | 100.4 | 2703 | 99.06 | 226.68 | 82.0 | 4.8 |
