一、动力参数
系统参数 系统规格 | |||

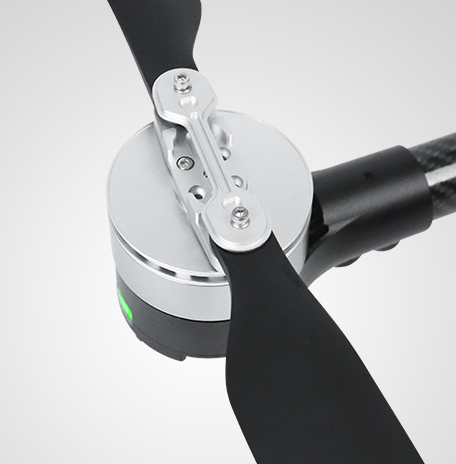

型号名称 产品 | S6-XL | 设置配置 套件包括 | S6-XL电机 +14SFOC100A电调+TS24桨叶 |
最大拉力 最大推力 | 12公斤 | 单轴额定拉力 受到推崇的 起飞重量 | 3.5-5.5公斤 |
额定拉力效 建议 起飞重量下的效率 | （4kg）8.7g/w | 动力电池 兼容电池 | 12S~14S(锂电) |
适用碳管直径 管外径 | 30毫米 | 整机含主轴重量 重量 （含电缆和道具） | 750±2%g（含桨叶） |
线长 信号线长度 | 800±5毫米 | 线材规格 电缆规格 | 电源线：14#AWG红黑 信号线：5P特氟龙线 |
使用环境温度 工作温度 | -20℃～55℃ | 防护等级 入口保护 | IP36 |
电机参数电机规格 | |||

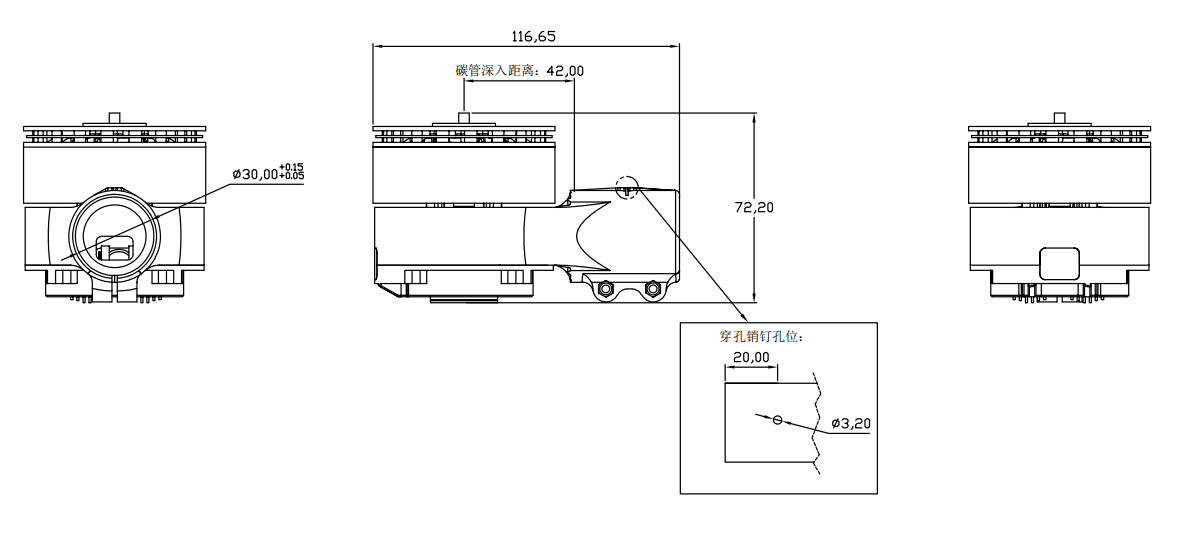

电机尺寸 托尔尺寸 | Φ69.3*37mm | KV（转/分钟） | 160 |
电调参数 ESC 规格 | |||
油门行程 油门行程 | 1050-1950us（固定） | 最大电压 最大电压 | 60V |
通讯方式 沟通 | 能 | 最大持续电流 最大连续电流 | 30A（开放环境且温度≤60℃） |
控制方式 控制方式 | 脉宽调制/CAN | 最大电流 峰值电流 | 80A（开放环境且温度≤60℃） |
桨叶参数螺旋桨规格 | |||

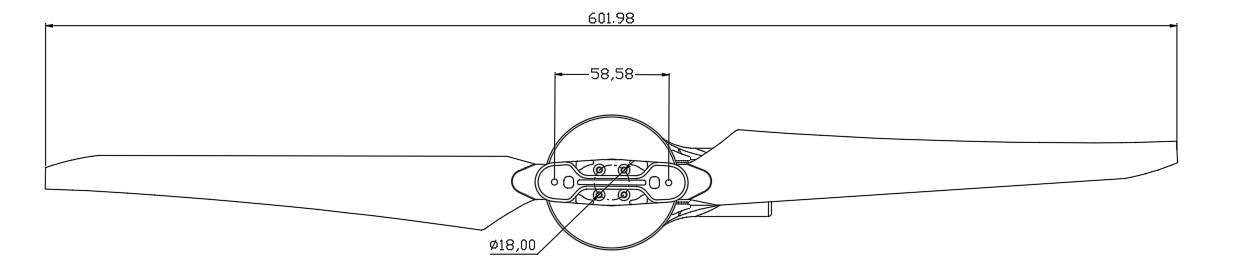

规格型号 螺旋桨 | TS24 | 孔距 螺栓圈 | Φ18mm-4*M3 |
二、测试数据
S6-XL KV160+14S FOC100A+TS24 | 环境温度 环境温度 | 36℃ | ||||
风门（％） 油门点（%） | 推力 A (gf) 拉力 (gf) | 转速（转/分） 转速-RPM | 电压A（V） 电压(V) | 电流A（A） 电流(A) | 电机效率A (%) 电机效率(%) | 总效率A (gf/W) 综合力效(gf/W) |
30 | 2370 | 2422 | 46.39 | 4.99 | 77.0 | 10.2 |
35 | 3205 | 2779 | 46.33 | 7.35 | 81.2 | 9.4 |
40 | 4123 | 3105 | 46.28 | 10.21 | 83.1 | 8.7 |
45 | 4945 | 3406 | 46.20 | 13.32 | 85.1 | 8.0 |
50 | 5744 | 3681 | 46.12 | 16.67 | 84.4 | 7.5 |
55 | 6639 | 3935 | 46.06 | 20.70 | 85.0 | 7.0 |
60 | 7346 | 4170 | 45.99 | 24.52 | 84.6 | 6.5 |
65 | 8259 | 4389 | 45.90 | 29.10 | 83.6 | 6.2 |
70 | 9063 | 4591 | 45.82 | 33.74 | 82.6 | 5.9 |
75 | 9928 | 4775 | 45.72 | 38.86 | 81.1 | 5.6 |
80 | 10745 | 4955 | 45.61 | 44.44 | 80.2 | 5.3 |
85 | 11575 | 5122 | 45.47 | 50.90 | 79.4 | 5.0 |
90 | 12163 | 5279 | 45.36 | 56.27 | 77.7 | 4.8 |
95 | 12483 | 5283 | 45.32 | 58.05 | 77.4 | 4.7 |
100 | 12445 | 5292 | 45.31 | 58.17 | 76.6 | 4.7 |
