一、动力参数
系统参数 系统规格 | |||

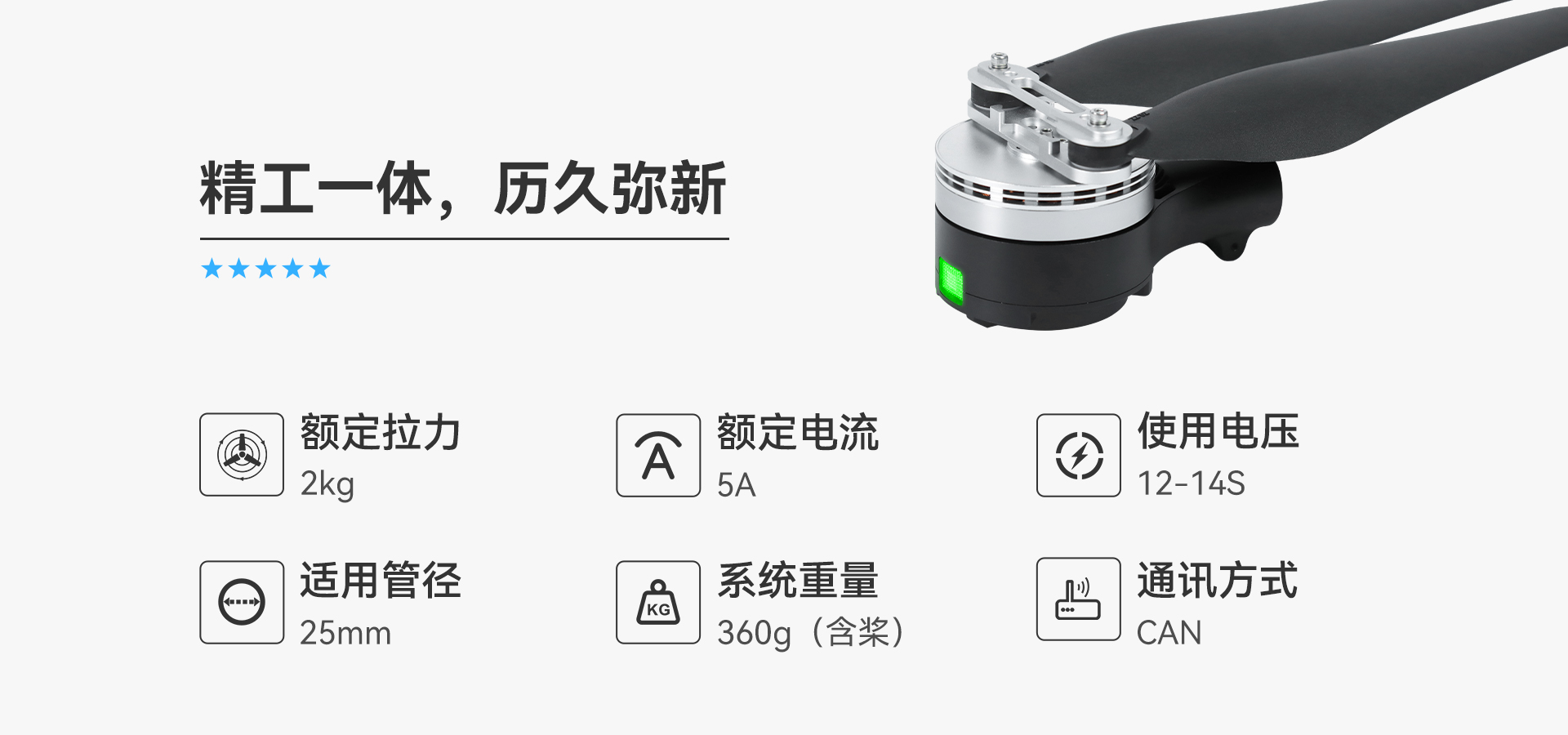

型号名称 产品 | S6-S | 设置配置 套件包括 | S6-S电机 +14SFOC60A电调+TS23桨叶 |
最大拉力 最大推力 | 6.1公斤 | 单轴额定拉力 受到推崇的 起飞重量 | 2公斤 |
额定拉力效 推荐效率 起飞重量 | （2kg）10.1g/w | 动力电池 兼容电池 | 12~14S(锂电) |
适用碳管直径 管外径 | 25毫米 | 整机含主轴重量 重量 （含电缆和道具） | 360±2%g（含桨叶） |
线长 信号线长度 | 450±5毫米 | 线材规格 电缆规格 | 电源线：18#AWG红黑 信号线：5P特氟龙线 |
使用环境温度 工作温度 | -20℃～55℃ | 防护等级 入口保护 | IP36 |
电机参数电机规格 | |||
电机尺寸 托尔尺寸 | Φ67.5*3.5mm | KV（转/分钟） | 140 |
电调参数 ESC 规格 | |||
油门行程 油门行程 | 1050-1950us（固定） | 最大电压 最大电压 | 25V |
通讯方式 沟通 | 能 | 最大持续电流 最大连续电流 | 18A（开放环境且温度≤60℃） |
控制方式 控制方式 | 脉宽调制/CAN | 最大电流（短时） 峰值电流 | 60A（开放环境且温度≤60℃） |
桨叶参数螺旋桨规格 | |||
规格型号 螺旋桨 | TS23 | 孔距 螺栓圈 | Φ18mm-2*M3 |
二、测试数据
S6-S KV140+14S FOC60A+TS23 | 环境温度 环境温度 | 32℃ | ||||
风门（％） 油门点（%） | 推力 A (gf) 拉力 (gf) | 转速（转/分） 转速-RPM | 电压A（V） 电压(V) | 电流A（A） 电流(A) | 电机效率A (%) 电机效率(%) | 总效率A (gf/W) 综合力效(gf/W) |
30 | 791 | 1839 | 46.47 | 1.24 | 79.7 | 13.7 |
35 | 1109 | 2133 | 46.44 | 1.89 | 81.6 | 12.7 |
40 | 1479 | 2404 | 46.40 | 2.69 | 62.1 | 11.8 |
45 | 1780 | 2655 | 46.40 | 3.56 | 82.9 | 10.8 |
50 | 2167 | 2903 | 46.39 | 4.75 | 84.1 | 9.8 |
55 | 2544 | 3137 | 46.36 | 5.91 | 84.7 | 9.3 |
60 | 3048 | 3364 | 46.34 | 7.48 | 84.0 | 8.8 |
65 | 3498 | 3594 | 46.29 | 9.15 | 82.7 | 8.3 |
70 | 3815 | 3800 | 46.27 | 10.84 | 81.3 | 7.6 |
75 | 4356 | 4008 | 46.22 | 13.06 | 86.2 | 7.2 |
80 | 4790 | 4184 | 46.18 | 14.98 | 80.8 | 6.9 |
85 | 5238 | 4377 | 46.15 | 17.35 | 79.0 | 6.5 |
90 | 5668 | 4543 | 46.12 | 20.00 | 77.3 | 6.1 |
95 | 6207 | 4749 | 46.01 | 24.86 | 70.4 | 5.4 |
100 | 6131 | 4708 | 46.03 | 24.68 | 70.4 | 5.4 |
