一、动力参数
系统参数 System Specification | |||
型号名称 Product | S11XL | 套装配置 Kit Includes | S11XL电机 +18SFOC180A电调+TX48桨叶 |

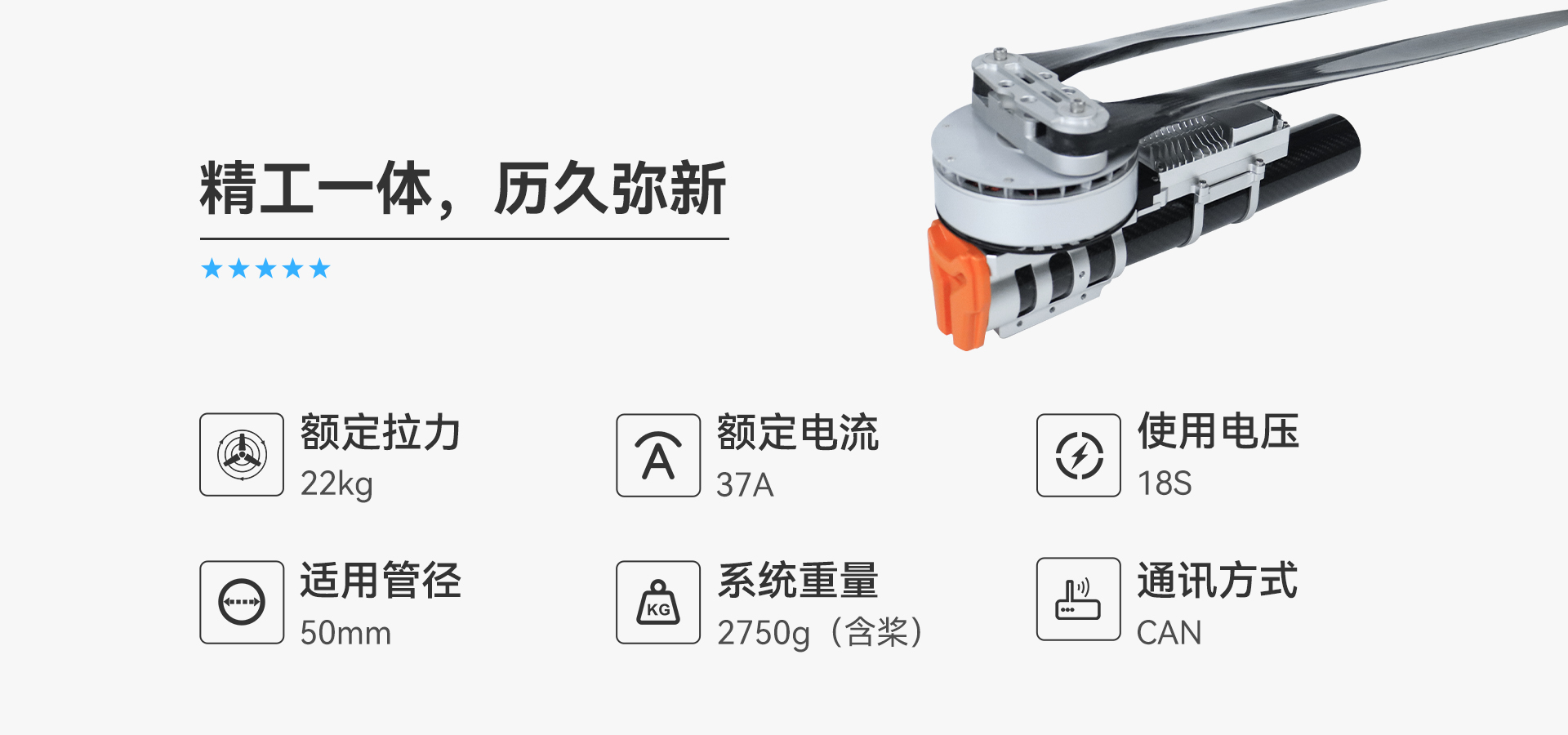

最大拉力 Max thrust | 45.5kg | 单轴额定拉力 Recommended takeoff weight | 22kg |
额定拉力力效 Efficiency at recommended takeoff weight | （22kg）7.5g/w | 适配电池 Compatible Battery | 18S(LiPo) |
适用碳管直径 Tube outer diameter | 50mm | 整机含引线重量 Weight （with cable and Props） | 2750±2%g（含桨叶） |
线长 Signal line length | 1700±5mm | 线材规格 Cable specification | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
使用环境温度 Operating temperature | -20℃～55℃ | 防护等级 Ingress Protection | IP36 |
电机参数Motor Specification | |||

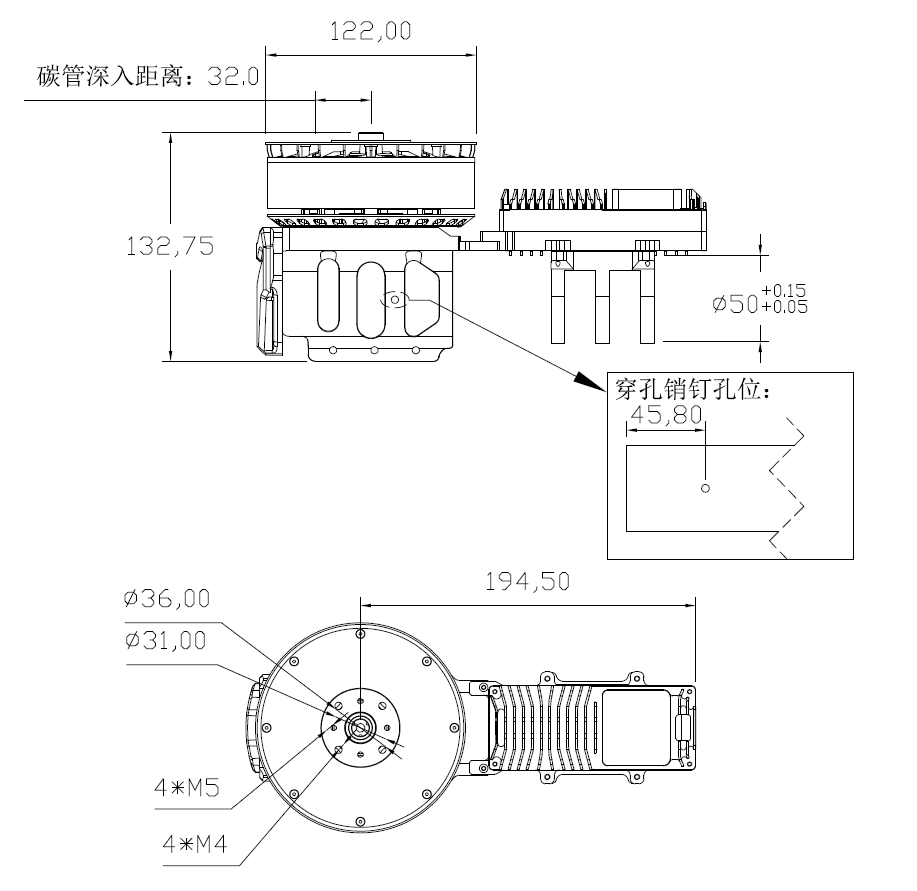

电机尺寸 Tor size | Φ122*55.2mm | KV（RPM/V） | 60 |
电调参数ESC Specification | |||
油门行程 Throttle travel | 1050-1950us（固定） | 最大电压 Max voltage | 75V |
通讯方式 Communication | CAN | 最大持续电流 Max Continuous Current | 80A（开放环境且温度≤60℃） |
控制方式 Control Method | PWM/CAN | 最大电流(短时) Peak current | 140A（开放环境且温度≤60℃） |
桨叶参数Propeller Specification | |||
规格型号 Propeller | TX48 | 孔距 Bolt circle | φ36-4*M5 |
二、测试数据
S11XL KV60+18S FOC180A+TX48 | 环境温度 Ambient Temperature | 33℃ | ||||
Throttle（%） 油门点（%） | Thrust A (gf) 拉力 (gf) | Speed（RPM） 转速-RPM | Voltage A (V) 电压(V) | Current A (A) 电流(A) | Motor Efficiency A (%) 电机效率 (%) | Overall Efficiency A (gf/W) 综合力效(gf/W) |
30 | 8.289 | 1302 | 70.91 | 10.20 | 85.0 | 11.5 |
35 | 11.021 | 1497 | 70.91 | 15.46 | 85.7 | 10.1 |
40 | 14.078 | 1685 | 70.77 | 21.79 | 86.6 | 9.1 |
45 | 17.171 | 1853 | 70.68 | 29.19 | 86.8 | 8.3 |
50 | 20.185 | 2008 | 70.67 | 37.23 | 86.3 | 7.7 |
55 | 23.439 | 2152 | 70.62 | 46.26 | 86.5 | 7.2 |
60 | 26.673 | 2286 | 70.57 | 56.09 | 86.0 | 6.7 |
65 | 29.873 | 2411 | 70.50 | 67.10 | 85.0 | 6.3 |
70 | 32.832 | 2526 | 70.49 | 78.59 | 84.1 | 5.9 |
75 | 36.005 | 2636 | 70.48 | 90.56 | 82.9 | 5.6 |
80 | 39.051 | 2737 | 70.38 | 103.54 | 81.7 | 5.4 |
85 | 42.23 | 2832 | 70.31 | 118.35 | 79.1 | 5.1 |
90 | 45.491 | 2920 | 70.25 | 135.97 | 77.3 | 4.8 |
95 | 45.516 | 2936 | 70.29 | 139.40 | 76.2 | 4.6 |
100 | 45.126 | 2918 | 70.30 | 139.26 | 75.4 | 4.6 |
