一、动力参数
系统参数 System Specification | |||

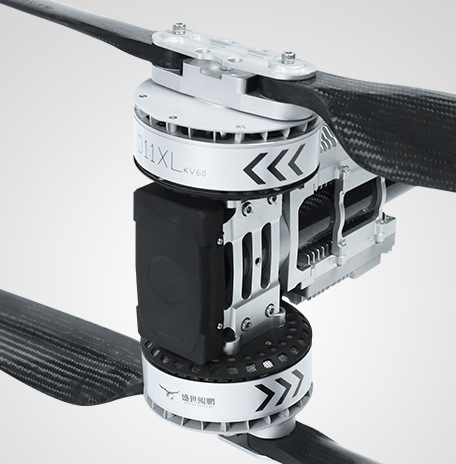

型号名称 Product | D11XL共轴 | 套装配置 Kit Includes | D11XL电机 +18SFOC180A电调+TX48桨叶 |
最大拉力 Max thrust | 72kg | 单轴额定拉力 Recommended takeoff weight | 35kg |
额定拉力力效 Efficiency at recommended takeoff weight | （35kg）5.9g/w | 适配电池 Compatible Battery | 18S(LiPo) |

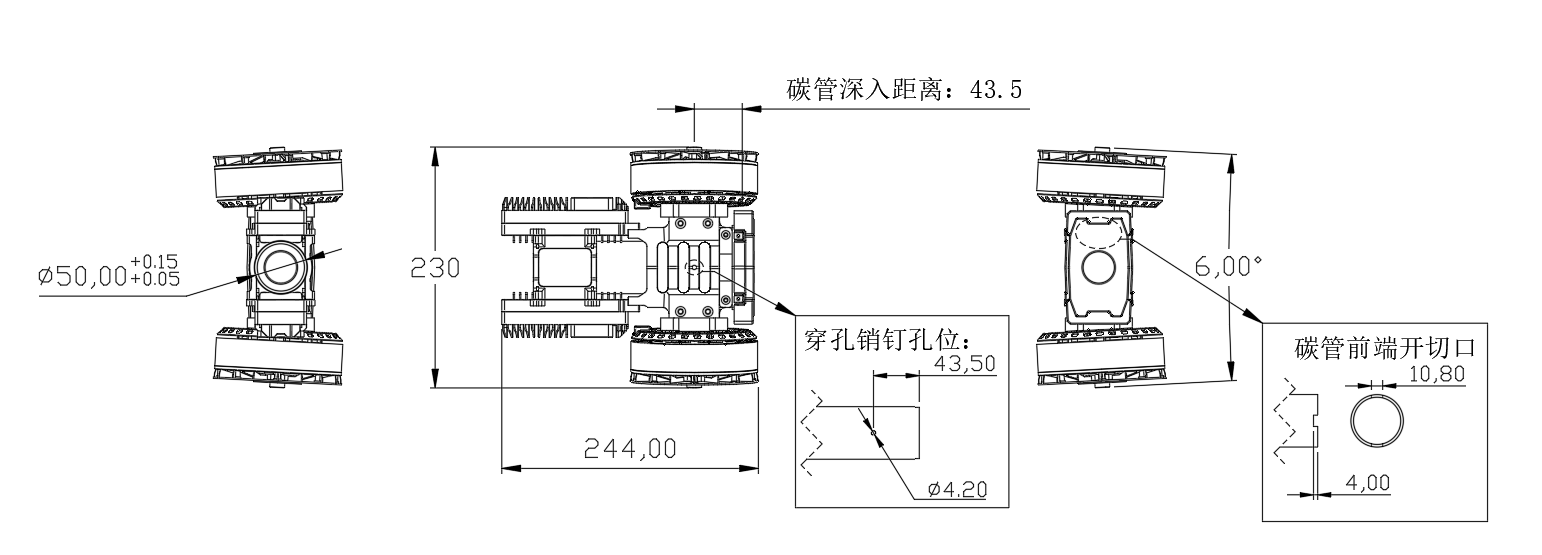

适用碳管直径 Tube outer diameter | 50mm | 整机含引线重量 Weight （with cable and Props） | 5050±2%g（含桨叶） |
线长 Signal line length | 1700±5mm | 线材规格 Cable specification | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
使用环境温度 Operating temperature | -20℃～55℃ | 防护等级 Ingress Protection | IP36 |
电机参数Motor Specification | |||
电机尺寸 Tor size | Φ122*55.2mm | KV（RPM/V） | 60 |
电调参数ESC Specification | |||
油门行程 Throttle travel | 1050-1950us（固定） | 最大电压 Max voltage | 75V |
通讯方式 Communication | CAN | 最大持续电流 Max Continuous Current | 80A（开放环境且温度≤60℃） |
控制方式 Control Method | PWM/CAN | 最大电流(短时) Peak current | 140A（开放环境且温度≤60℃） |
桨叶参数Propeller Specification | |||
规格型号 Propeller | TX48 | 孔距 Bolt circle | φ36-4*M5 |
二、测试数据
D11XL共轴 KV60+18S FOC180A+TX48 | 环境温度 Ambient Temperature | 33℃ | ||||
Throttle（%） 油门点（%） | Thrust A (gf) 拉力 (gf) | Speed（RPM） 转速-RPM | Voltage A (V) 电压(V) | Current A (A) 电流(A) | Motor Efficiency A (%) 电机效率 (%) | Overall Efficiency A (gf/W) 综合力效(gf/W) |
30 | 13.26 | 1302 | 70.91 | 20.40 | 85.0 | 9.2 |
35 | 17.63 | 1497 | 70.91 | 30.92 | 85.7 | 8.0 |
40 | 22.52 | 1685 | 70.77 | 43.58 | 86.6 | 7.3 |
45 | 27.47 | 1853 | 70.68 | 58.37 | 86.8 | 6.7 |
50 | 32.30 | 2008 | 70.67 | 74.46 | 86.3 | 6.1 |
55 | 37.50 | 2152 | 70.62 | 92.52 | 86.5 | 5.7 |
60 | 42.68 | 2286 | 70.57 | 112.18 | 86.0 | 5.4 |
65 | 47.80 | 2411 | 70.50 | 134.19 | 85.0 | 5.1 |
70 | 52.53 | 2526 | 70.49 | 157.17 | 84.1 | 4.7 |
75 | 57.61 | 2636 | 70.48 | 181.12 | 82.9 | 4.5 |
80 | 62.48 | 2737 | 70.38 | 207.07 | 81.7 | 4.3 |
85 | 67.57 | 2832 | 70.31 | 236.71 | 79.1 | 4.1 |
90 | 72.79 | 2920 | 70.25 | 271.94 | 77.3 | 3.8 |
95 | 72.83 | 2936 | 70.29 | 278.80 | 76.2 | 3.7 |
100 | 72.20 | 2918 | 70.30 | 278.51 | 75.4 | 3.7 |
