一、动力参数
系统参数 System Specification | |||

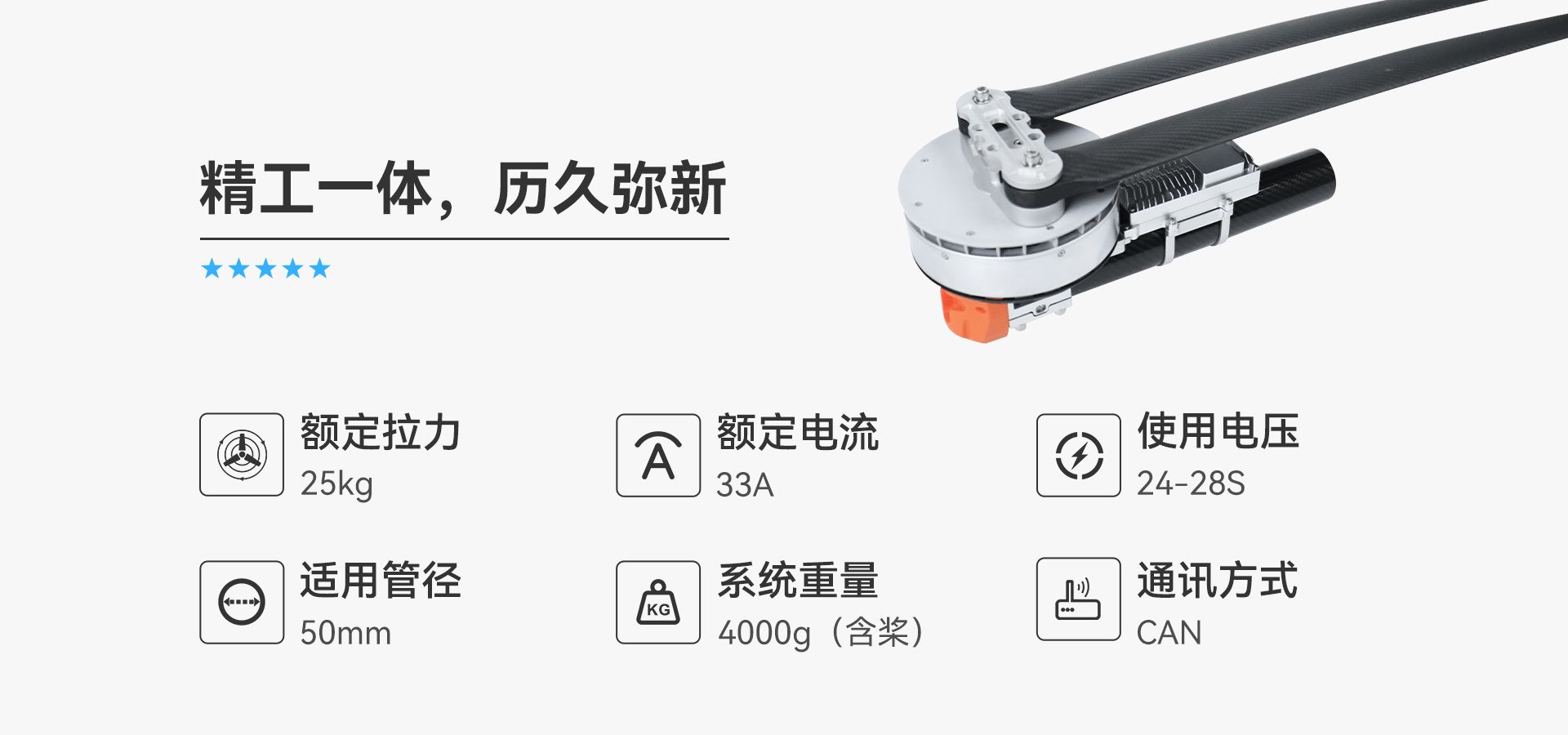

型号名称 Product | S13 | 套装配置 Kit Includes | S13电机 +24SFOC200A电调+TX56桨叶 |
最大拉力 Max thrust | 60kg | 单轴额定拉力 Recommended takeoff weight | 25kg |
额定拉力力效 Efficiency at recommended takeoff weight | （25kg）8.2g/w | 适配电池 Compatible Battery | 24~28S(LiPo) |
适用碳管直径 Tube outer diameter | 50mm | 整机含引线重量 Weight （with cable and Props） | 4000±2%g（含桨叶） |
线长 Signal line length | 1400±5mm | 线材规格 Cable specification | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
使用环境温度 Operating temperature | -20℃～55℃ | 防护等级 Ingress Protection | IP36 |
电机参数Motor Specification | |||

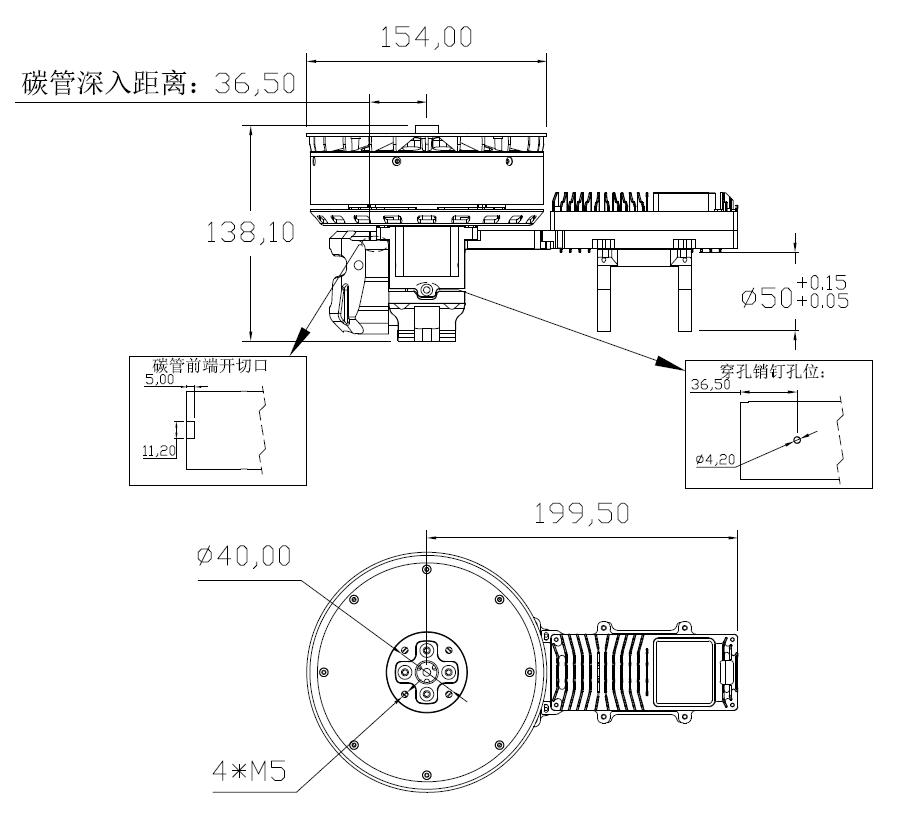

电机尺寸 Tor size | Φ154*65.5 mm | KV（RPM/V） | 37 |
电调参数ESC Specification | |||
油门行程 Throttle travel | 1050-1950us（固定） | 最大电压 Max voltage | 120V |
通讯方式 Communication | CAN | 最大持续电流 Max Continuous Current | 60A（开放环境且温度≤60℃） |
控制方式 Control Method | PWM/CAN | 最大电流(短时) Peak current | 130A（开放环境且温度≤60℃） |
桨叶参数Propeller Specification | |||

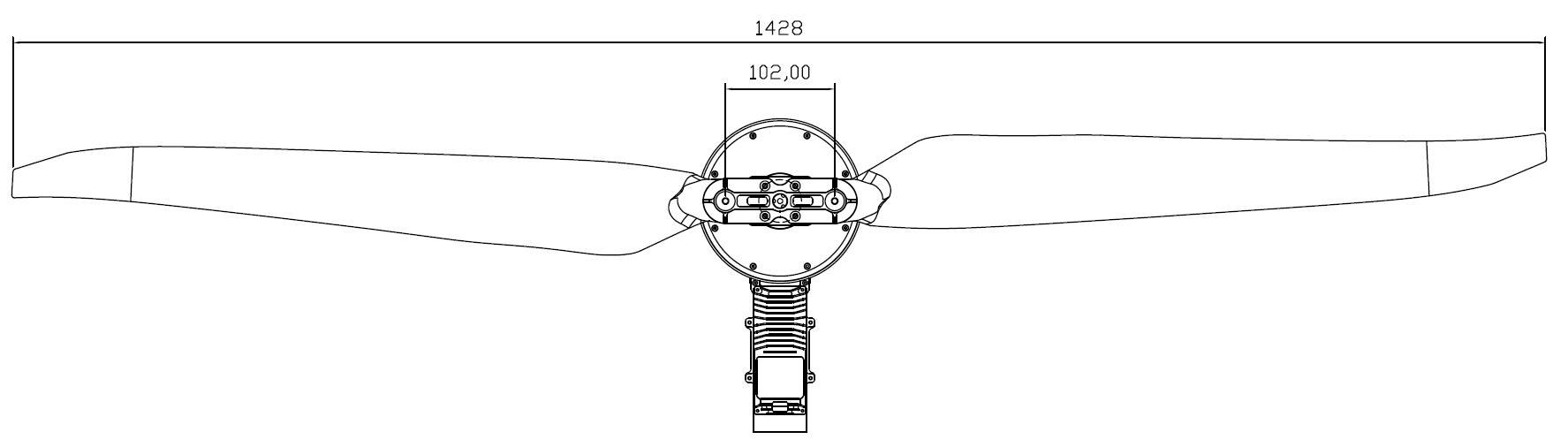

规格型号 Propeller | TX56 | 孔距 Bolt circle | φ40-4*M5 |
二、测试数据
S13 KV37+24S FOC200A+TX56 | 环境温度 Ambient Temperature | 32℃ | ||||
Throttle（%） 油门点（%） | Thrust A (gf) 拉力 (gf) | Speed（RPM） 转速-RPM | Voltage A (V) 电压(V) | Current A (A) 电流(A) | Motor Efficiency A (%) 电机效率 (%) | Overall Efficiency A (gf/W) 综合力效(gf/W) |
30 | 11.816 | 1104 | 100.75 | 9.26 | 86.5 | 12.7 |
35 | 15.864 | 1267 | 100.71 | 14.02 | 87.4 | 11.2 |
40 | 19.423 | 1416 | 100.69 | 19.49 | 88.0 | 9.9 |
45 | 23.756 | 1563 | 100.66 | 25.86 | 89.3 | 9.1 |
50 | 27.973 | 1676 | 100.63 | 33.13 | 88.3 | 8.4 |
55 | 31.734 | 1790 | 100.62 | 40.43 | 88.0 | 7.8 |
60 | 35.861 | 1895 | 100.61 | 48.64 | 87.7 | 7.3 |
65 | 40.117 | 1993 | 100.56 | 58.17 | 85.0 | 6.9 |
70 | 43.428 | 2084 | 100.49 | 66.28 | 86.4 | 6.5 |
75 | 47.791 | 2170 | 100.39 | 76.77 | 85.5 | 6.2 |
80 | 52.704 | 2245 | 100.30 | 90.94 | 84.0 | 5.8 |
85 | 54.997 | 2325 | 100.28 | 101.54 | 83.5 | 5.4 |
90 | 57.709 | 2389 | 100.29 | 111.85 | 81.9 | 5.1 |
95 | 60.525 | 2445 | 100.23 | 124.47 | 80.3 | 4.9 |
100 | 59.576 | 2423 | 100.28 | 123.67 | 79.7 | 4.8 |
