一、动力参数
系统参数 系统规格 | |||

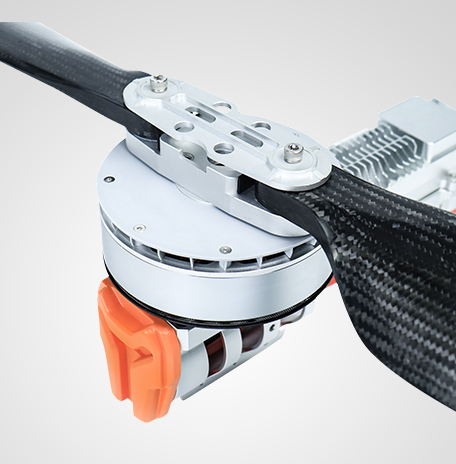

型号名称 产品 | S11 | 设置配置 套件包括 | S11电机+14SFOC180A电调+TS43桨叶 |
最大拉力 最大推力 | 36公斤 | 单轴额定拉力 受到推崇的 起飞重量 | 15公斤 |
额定拉力效 建议起飞重量下的效率 | （15kg）6.3g/w | 动力电池 兼容电池 | 14S(锂聚合物) |

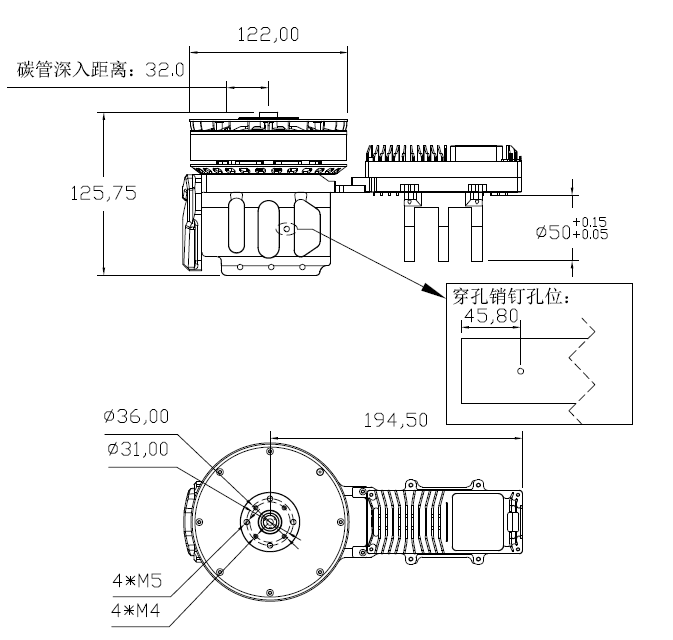

适用碳管直径 管外径 | 50毫米 | 整机含主轴重量 重量 （含电缆和道具） | 2200±2%g（含桨叶） |
线长 信号线长度 | 1700±5毫米 | 线材规格 电缆规格 | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
使用环境温度 工作温度 | -20℃～55℃ | 防护等级 入口保护 | IP36 |
电机参数电机规格 | |||
电机尺寸 托尔尺寸 | Φ122*50.2mm | KV（转/分钟） | 80 |
电调参数 ESC 规格 | |||
油门行程 油门行程 | 1050-1950us（固定） | 最大电压 最大电压 | 60V |
通讯方式 沟通 | 能 | 最大持续电流 最大连续电流 | 50A（开放环境且温度≤60℃） |
控制方式 控制方式 | 脉宽调制/CAN | 最大电流(短时) 峰值电流 | 140A（开放环境且温度≤60℃） |
桨叶参数螺旋桨规格 | |||

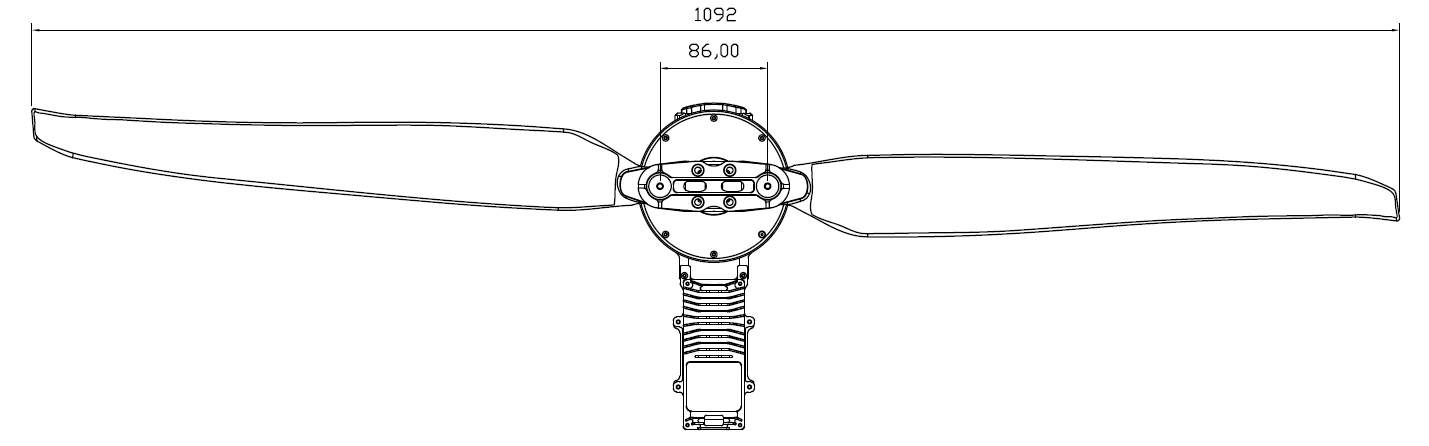

规格型号 螺旋桨 | TS43 | 孔距 螺栓圈 | φ36-4*M5 |
二、测试数据
S11 KV90+14S FOC180A+TS43 | 环境温度 环境温度 | 33℃ | ||||
风门（％） 油门点（%） | 推力 A (gf) 拉力 (gf) | 转速（转/分） 转速-RPM | 电压A（V） 电压(V) | 电流A（A） 电流(A) | 电机效率A (%) 电机效率(%) | 总效率A (gf/W) 综合力效(gf/W) |
30 | 5.022 | 1342 | 54 | 13.47 | 72.9 | 6.9 |
35 | 7.169 | 1548 | 54 | 18.30 | 77.1 | 7.3 |
40 | 9.332 | 1749 | 54 | 24.33 | 77.2 | 7.1 |
45 | 11.661 | 1945 | 54 | 32.43 | 82.4 | 6.7 |
50 | 14.346 | 2125 | 54 | 40.61 | 83.5 | 6.5 |
55 | 17.39 | 2308 | 54 | 51.93 | 80.6 | 6.2 |
60 | 20.037 | 2483 | 54 | 62.22 | 82.3 | 6.0 |
65 | 22.055 | 2630 | 54 | 74.66 | 81.2 | 5.5 |
70 | 24.755 | 2806 | 54 | 90.48 | 79.7 | 5.1 |
75 | 28.086 | 2950 | 54 | 104.84 | 78.8 | 5.0 |
80 | 31.152 | 3095 | 54 | 123.07 | 77.7 | 4.7 |
85 | 33.754 | 3240 | 54 | 141.85 | 76.5 | 4.4 |
90 | 36.534 | 3368 | 54 | 161.41 | 74.0 | 4.2 |
95 | 36.534 | 3368 | 54 | 161.41 | 74.0 | 4.2 |
100 | 36.534 | 3368 | 54 | 161.41 | 74.0 | 4.2 |
